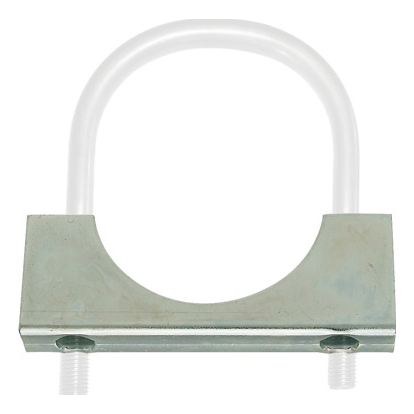

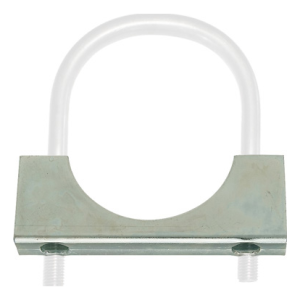

Conector tip cybant zincat Ø6 × 49 mm, pentru țeavă de 1 1/2"

Platbandă cu un decupaj pentru țeavă și două găuri pentru brațele bridei – închide colierul pe partea dinspre suport; execuție zincată

Deschide desenul cotat la dimensiune completă

Despre produs

Placa de închidere pentru bridă este o platbandă cu un decupaj pentru țeavă și două găuri pentru brațele bridei. Închide colierul pe partea dinspre suport și, împreună cu o bridă de aceeași dimensiune, servește la fixarea țevilor pe structuri fără găurirea suportului.

Marcajul producătorului Ø6 × 49 mm indică dimensiunile bridei compatibile: diametrul tijei Ø6 mm și distanța interioară dintre tije A = 49 mm. Dimensiunea țevii compatibile este 1 1/2". La montaj, introduceți placa de închidere pe brațele bridei, cu decupajul orientat spre țeavă, apoi strângeți piulițele alternativ pe ambele părți, până când țeava este presată uniform.

Acoperirea (zincare) protejează oțelul împotriva coroziunii în condiții obișnuite. În cazul contactului cu sare, substanțe chimice sau umiditate permanentă, alegeți varianta de execuție în funcție de condițiile de expunere. Placa de închidere nu se vinde în set cu brida. Capacitatea portantă a fixării depinde de țeavă, de structură și de forța de strângere – aceasta se stabilește prin proiect.

Dimensiuni

Material și acoperire

Unitate de vânzare

Alegere și montaj

• ✓Alegeți placa de închidere pentru o bridă cu același marcaj: tijă Ø6 mm, distanță A = 49 mm, țeavă 1 1/2".
• ✓Introduceți placa de închidere pe brațele bridei, cu decupajul orientat spre țeavă.
• ✓Strângeți piulițele alternativ pe ambele părți, până când țeava este presată uniform.
