Comunello Albatros Piccolo – sistem balamale pentru poartă pliabilă până la 4 m / 100 kg
Lăsați o recenzie despre produs
Comunello Albatros Piccolo este un sistem de balamale pentru poartă pliabilă. Mecanism suspendat fără șină pentru porți până la 4 m lungime și 100 kg greutate. Setul conține balama inferioară cu transmisie și braț, balama superioară cu transmisie și suportul reglabil. Producție italiană.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Cod produs: 001-530
Caracteristicile produsului
[PIM] zawiasy #113
- Mod de montare De înzidit
- Material Oțel
Descriere
Comunello Albatros Piccolo – sistem balamale pentru poartă pliabilă până la 4 m / 100 kg
Comunello Albatros Piccolo este un sistem complet și inovator de balamale proiectat special pentru porți pliabile. Datorită mecanismului complet suspendat, poarta se deschide fără șină de ghidare, ceea ce elimină obstacolele de pe sol și facilitează semnificativ montajul. Sistemul garantează plierea și desplegarea netedă a foilor porții chiar și în spațiu foarte limitat — soluția ideală pentru proprietăți cu acces îngust sau lipsă de spațiu pentru deschiderea completă a unei porți cu canaturi.
Conținutul setului
Sistemul Albatros Piccolo constă din trei elemente perfect adaptate, care împreună formează un mecanism fiabil pentru poarta pliabilă:

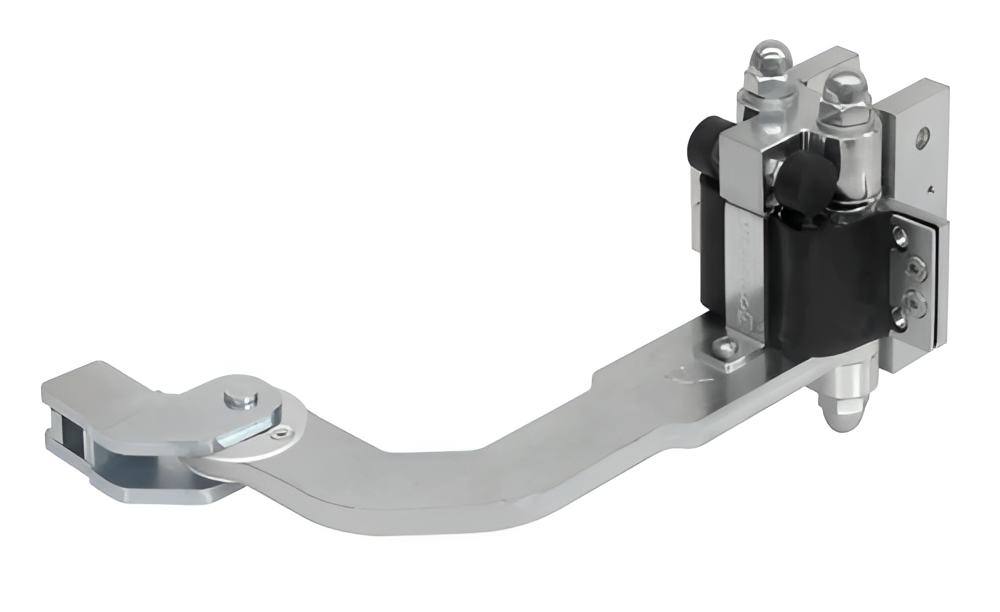

- Balama inferioară cu transmisie și braț — montată în partea de jos a foii porții, responsabilă pentru antrenarea plierii; brațul de transmisie pliabil bilateral se conectează la partea de jos a primei foi

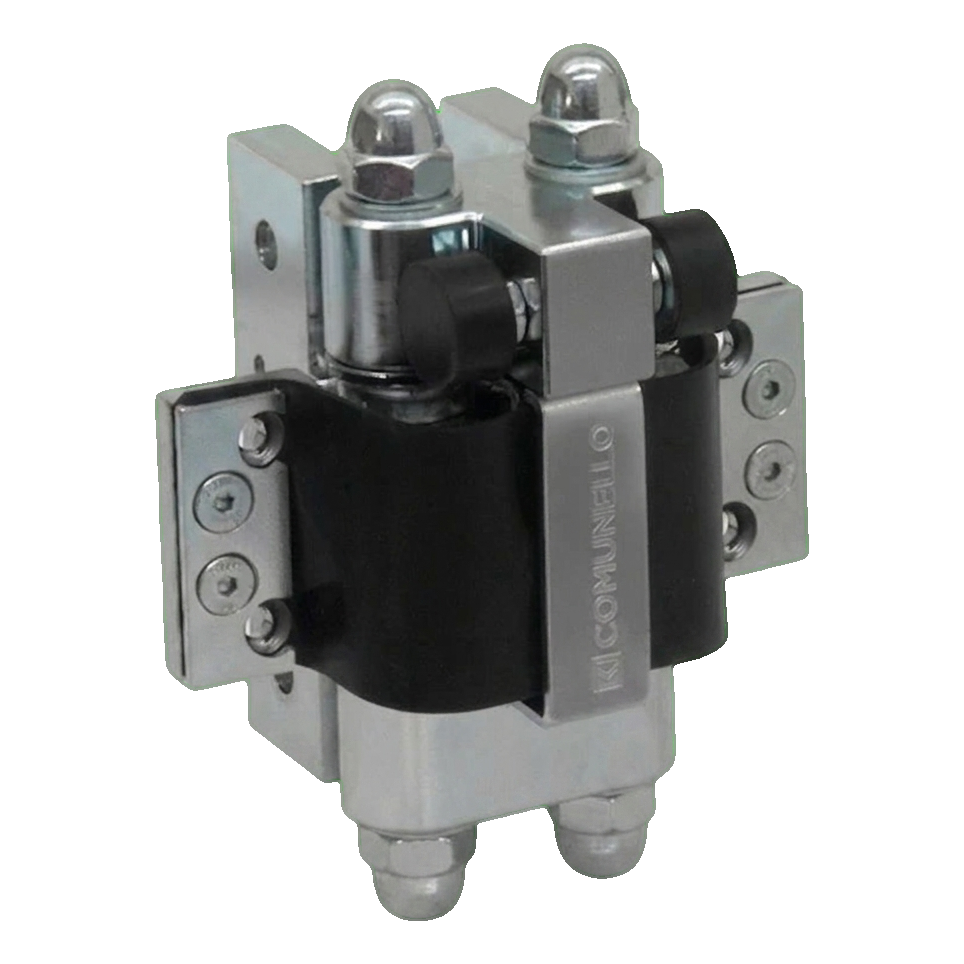

- Balama superioară cu transmisie — montată în partea superioară a porții la stâlp, sincronizează mișcarea ambelor foi

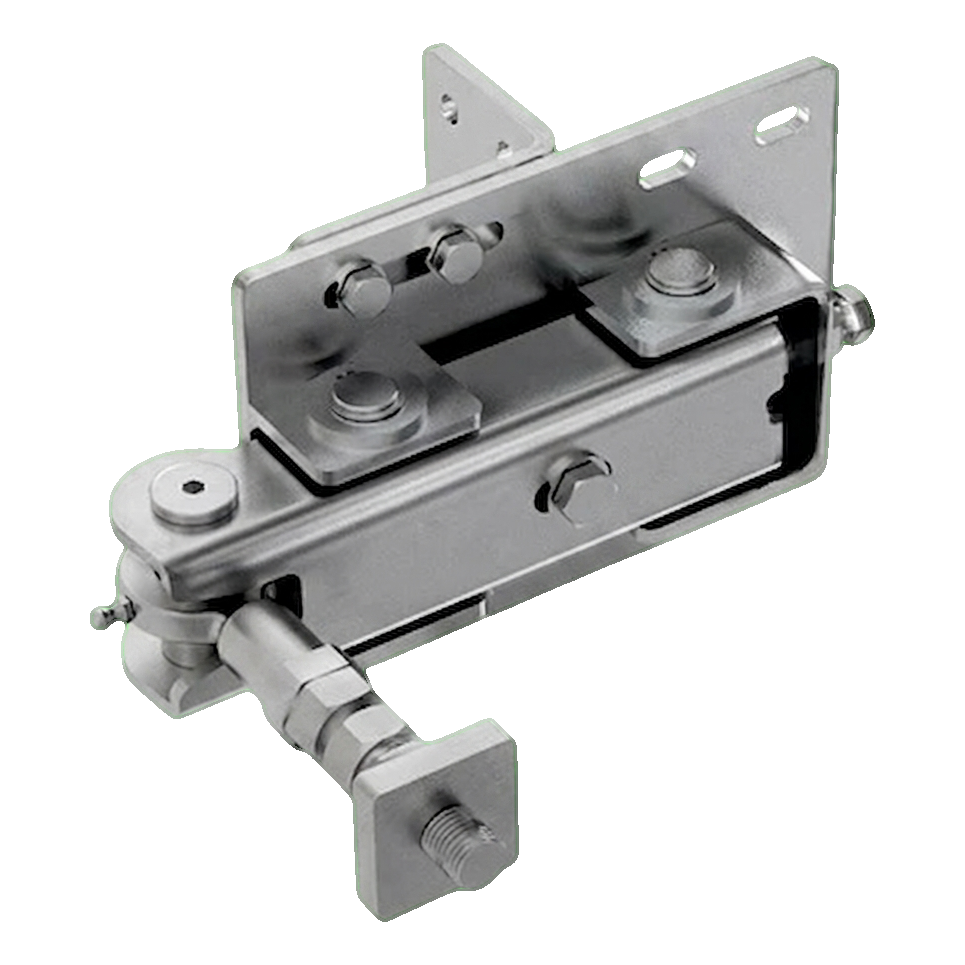

- Suport reglabil — fixat pe stâlp, permite reglarea precisă a întregului sistem după montaj
Principiul de funcționare și montaj

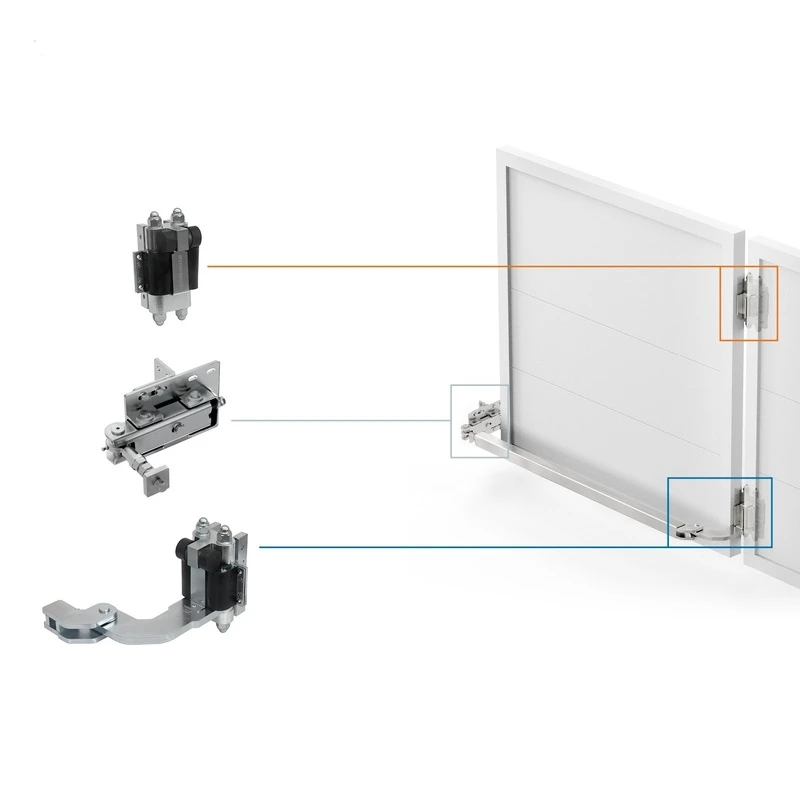

Sistemul este complet fără șină — poarta se deschide vertical fără ghidaje pe sol. Brațul de acționare pliabil bilateral se montează pe partea de jos a primei foi și se conectează cu balama inferioară. După montarea suportului reglabil pe stâlp, instalatorul obține posibilitatea de corecție precisă a setării porții. Imaginea de alături prezintă dispunerea elementelor individuale ale sistemului pe poartă — balama superioară la vârful stâlpului, suportul reglabil în mijloc și balama inferioară cu brațul în partea de jos.
Deschidere maximă în spațiu minimal

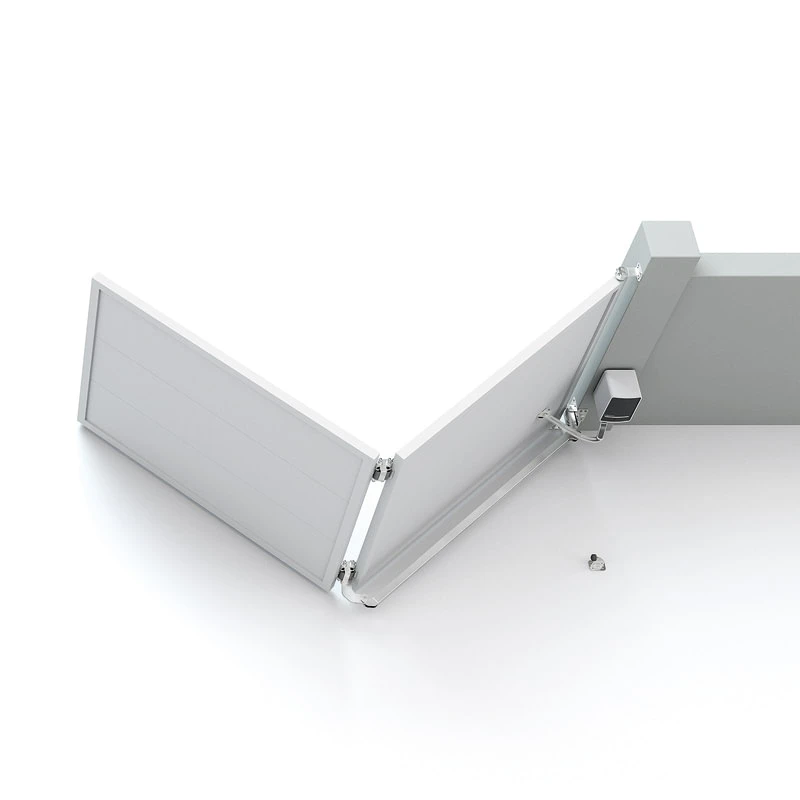

Datorită mecanismului de pliere, foile porții se pliază una către cealaltă, ocupând spațiu minimal atât în timpul deschiderii, cât și la închidere. Un set deservește o poartă cu lungimea totală a foilor de până la 4 metri și greutate de până la 100 kg. Prin folosirea a două seturi Albatros Piccolo este posibilă deservirea unei porți cu două foi cu lungimea totală de până la 8 metri.
Avantajele cheie ale sistemului
- Mecanism fără șină — lipsă de ghidaje pe sol, zero obstacole
- Sistem suspendat — foile porții se pliază liber în aer
- Reglare ușoară — suportul reglabil permite adaptarea precisă după montaj
- Spațiu minimal — soluția ideală pentru accese înguste și treceri limitate
- Materiale de înaltă calitate — elemente rezistente la uzură și exploatare îndelungată
- Producție italiană — Comunello, Made in Italy

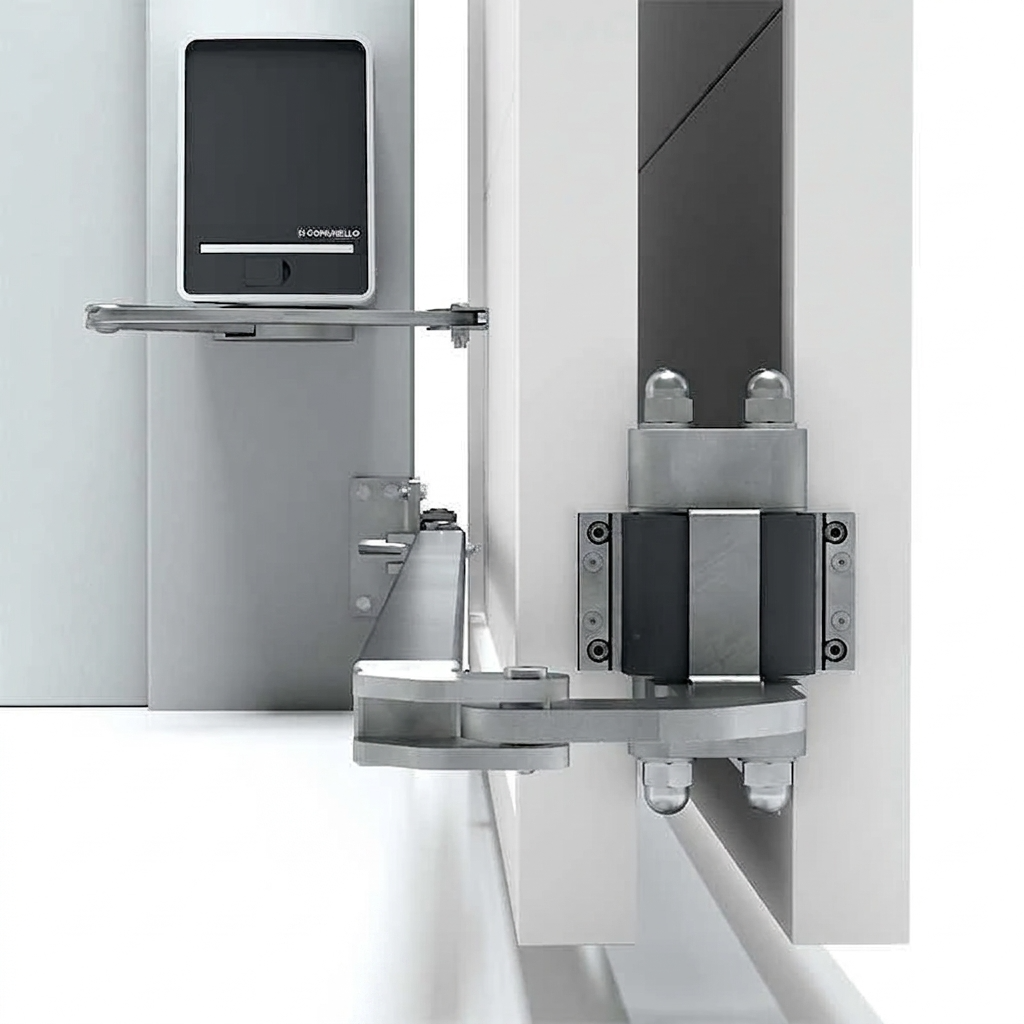

Compatibilitate cu automatizările
Sistemul Albatros Piccolo colaborează cu automatizările pentru porți cu canaturi marca Comunello. Pentru instalarea complexă sunt disponibile și accesorii complementare: sistemul de șabloane pentru găuri cu șuruburi și piulițe și profilul de conectare a brațului de transmisie cu balama de la stâlp, care accelerează semnificativ procesul de montaj.
Parametrii tehnici ai setului
- Producător: Comunello
- Serie: Albatros Piccolo (P)
- Lungimea maximă a porții (1 set): 4 m
- Lungimea maximă a porții (2 seturi): 8 m
- Greutatea maximă a foilor: 100 kg
- Greutatea setului: 10,5 kg
- Tipul sistemului: fără șină, suspendat
- Țara de producție: Italia

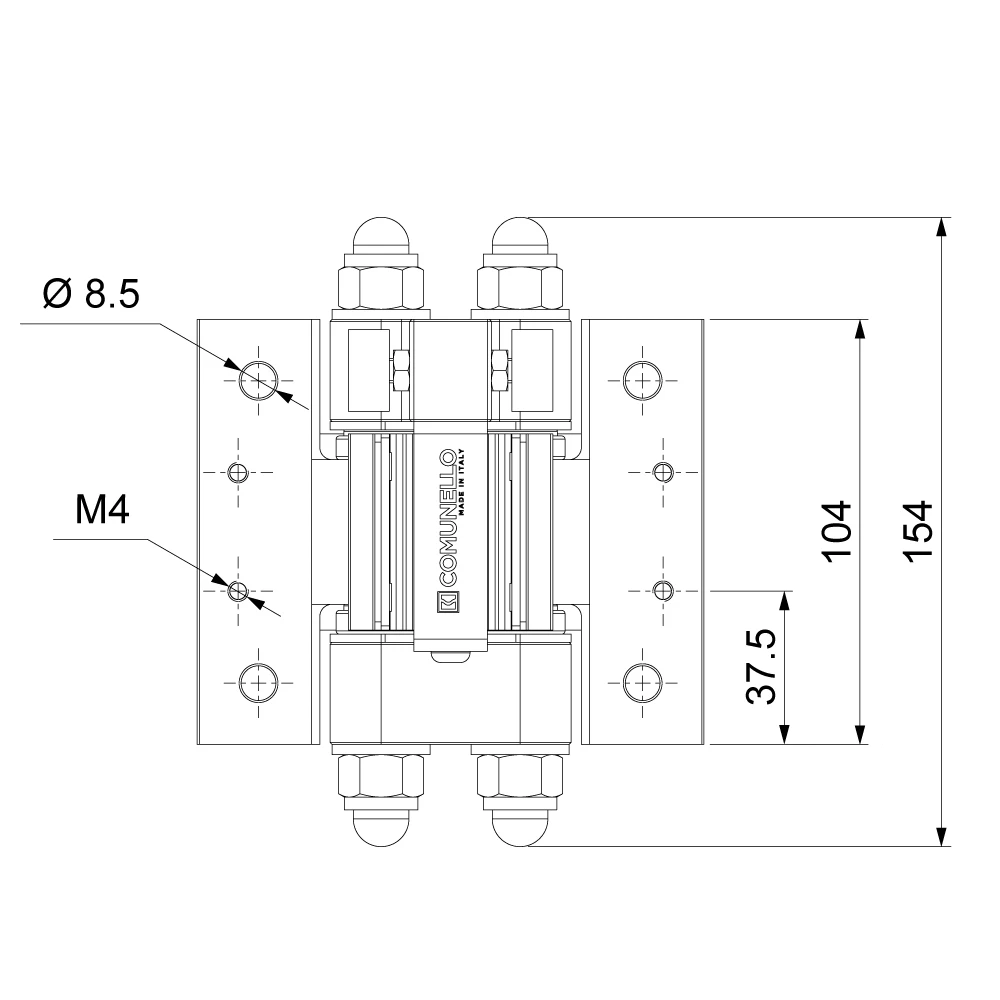

Dimensiunile balamalei superioare (desen tehnic)
- Înălțimea totală: 154 mm
- Înălțimea plăcii de montaj: 104 mm
- Distanța axei găurii de la marginea de jos: 37,5 mm
- Diametrul găurilor de montaj: Ø 8,5 mm
- Filetul șuruburilor: M4

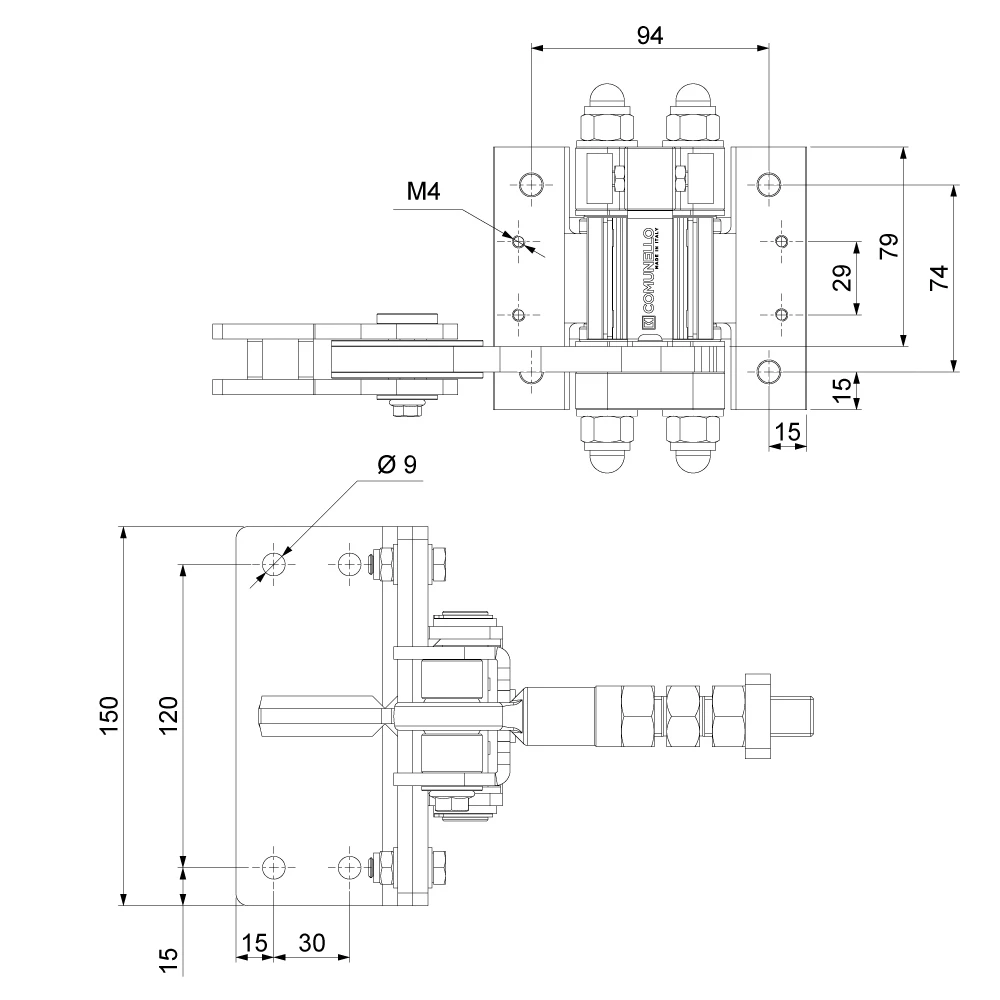

Dimensiunile suportului reglabil
- Lățimea plăcii de montaj (mică): 94 mm
- Înălțimea plăcii de montaj (mică): 79 mm
- Distanța găurilor de montaj pe verticală: 74 mm
- Diametrul găurilor: Ø 9 mm
- Filetul: M4
- Lățimea plăcii de montaj (mare): 150 mm
- Distanța găurilor de montaj pe placa mare: 120 mm

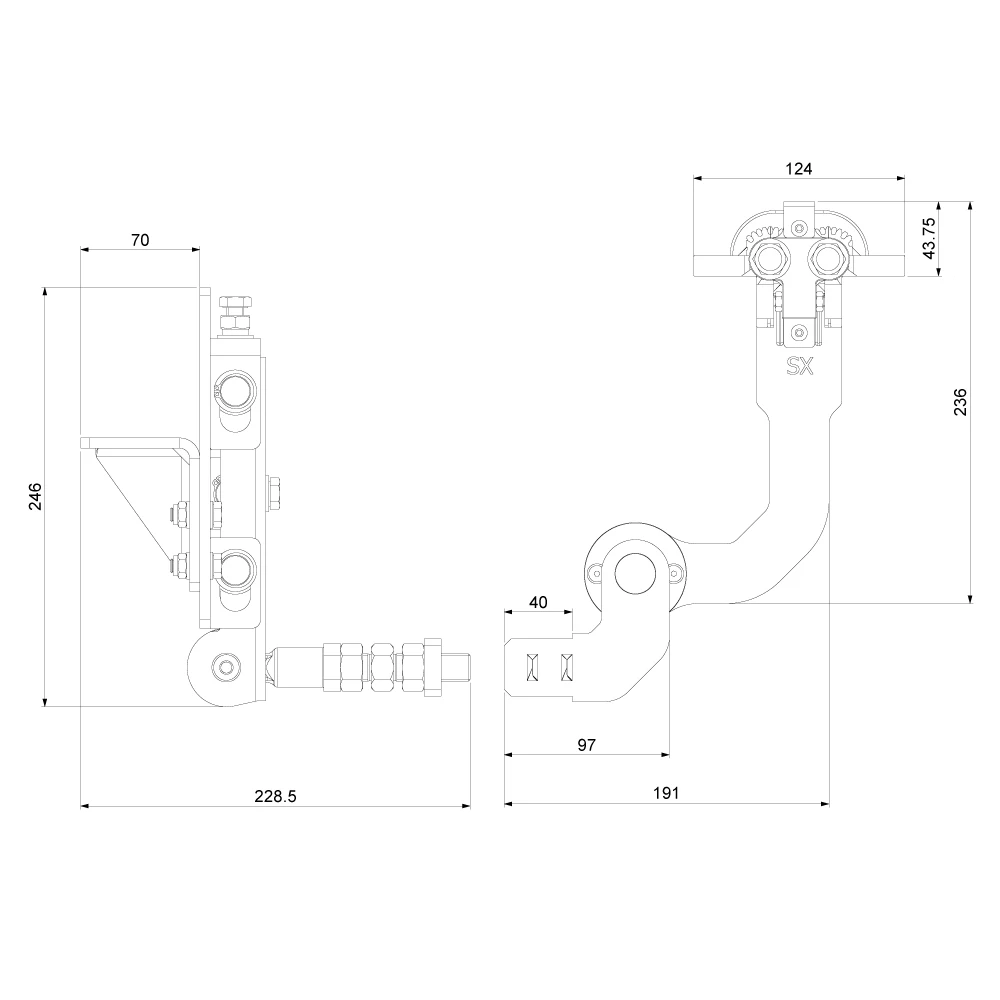

Dimensiunile balamalei inferioare cu brațul
- Înălțimea totală a suportului: 246 mm
- Adâncimea suportului: 70 mm
- Lungimea cu pivotul: 228,5 mm
- Lățimea plăcii de montaj: 124 mm
- Raza brațului până la axa de rotație: 236 mm
- Lățimea totală a ansamblului: 191 mm
- Lățimea brațului: 97 mm
- Lățimea capătului brațului: 40 mm
- Distanța axei balamalei de la bază: 43,75 mm
- Versiunea: SX (stânga)
Galeria componentelor setului
