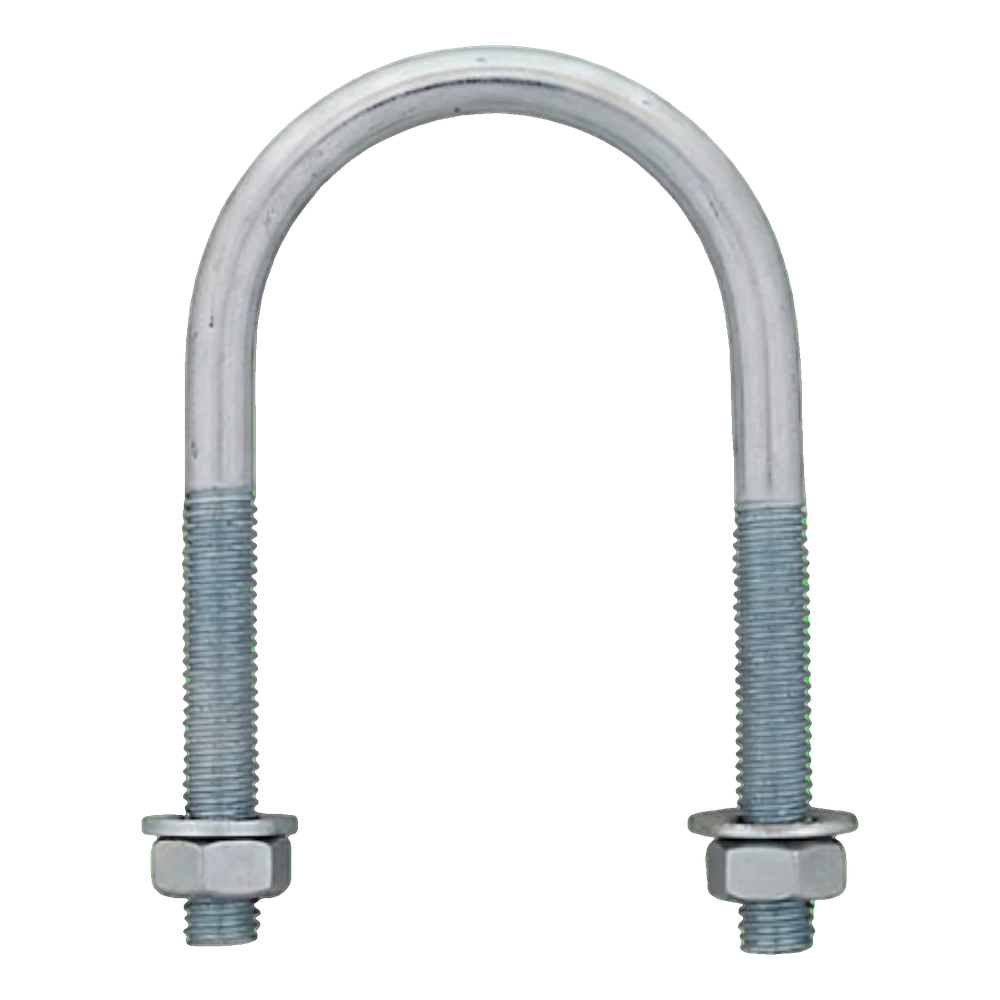

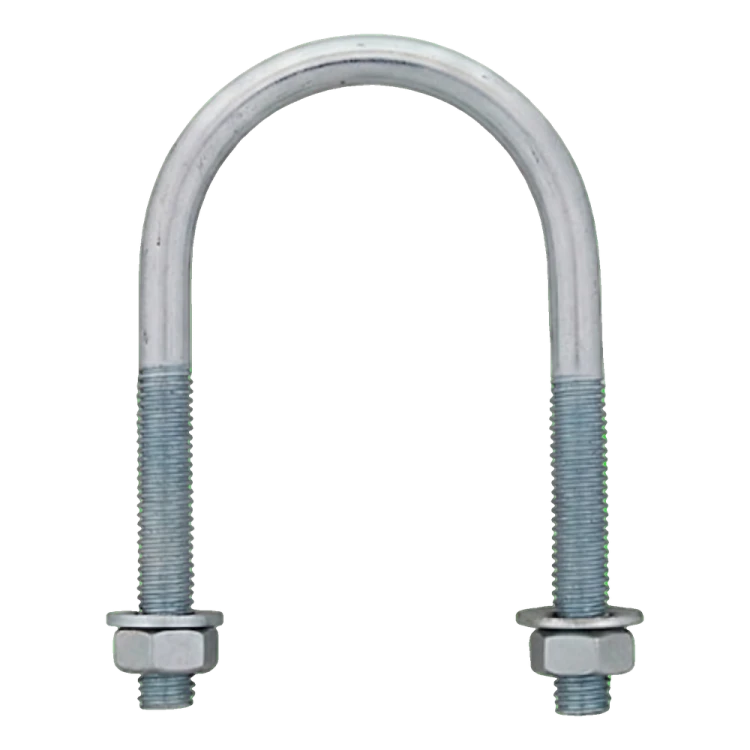

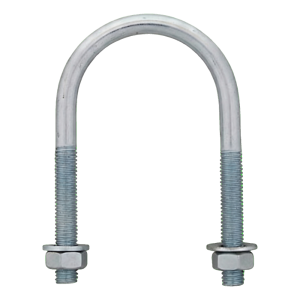

Colier pentru țevi (cybant) zincat M10 × 77 mm, pentru țeavă de 2 1/2"

Colier în formă de U, realizat dintr-o tijă filetată la ambele capete – pentru fixarea țevilor și barelor rotunde; execuție zincată

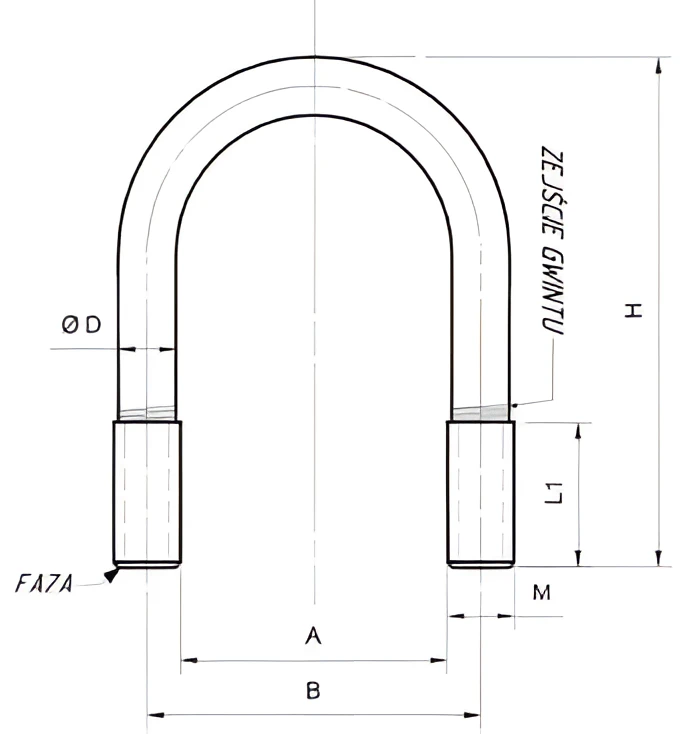

Deschide desenul cotat la dimensiune completă

Despre produs

Brida este un colier în formă de U (arc), realizat dintr-o tijă filetată la ambele capete. Servește la fixarea țevilor, catargelor și barelor rotunde pe grinzi, stâlpi și structuri.

În marcajul producătorului M10 × 77 mm, simbolul M10 indică filetul, iar 77 mm reprezintă distanța interioară dintre brațe A. Produsul este destinat unei țevi de 2 1/2" – alegeți brida în funcție de diametrul exterior al țevii de fixat. Valorile sunt nominale, conform marcajului dimensional al producătorului; lungimea brațelor și a filetului din desen este orientativă. La montaj, introduceți brațele prin găurile din suport sau din placa de închidere pentru bridă de aceeași dimensiune. Strângeți piulițele M10 alternativ pe ambele părți, până când brida se așază uniform pe țeavă.

Acoperirea (zincare) protejează oțelul împotriva coroziunii în condiții obișnuite. În cazul contactului cu sare, substanțe chimice sau umiditate permanentă, alegeți varianta de execuție în funcție de condițiile de expunere. Capacitatea portantă a fixării depinde de suport, de țeavă și de forța de strângere – aceasta se stabilește prin proiect.

Dimensiuni

Material și acoperire

Unitate de vânzare

Alegere și montaj

• ✓Alegeți brida în funcție de diametrul exterior al țevii – distanța interioară dintre brațe este A = 77 mm.
• ✓Introduceți brațele prin găurile din suport sau din placa de închidere pentru bridă de aceeași dimensiune.
• ✓Strângeți piulițele M10 alternativ pe ambele părți, până când brida se așază uniform pe țeavă.
