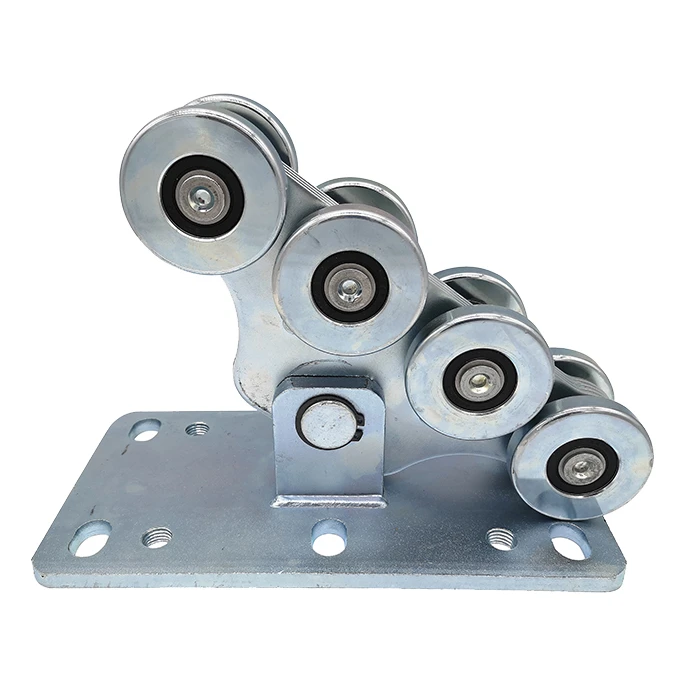

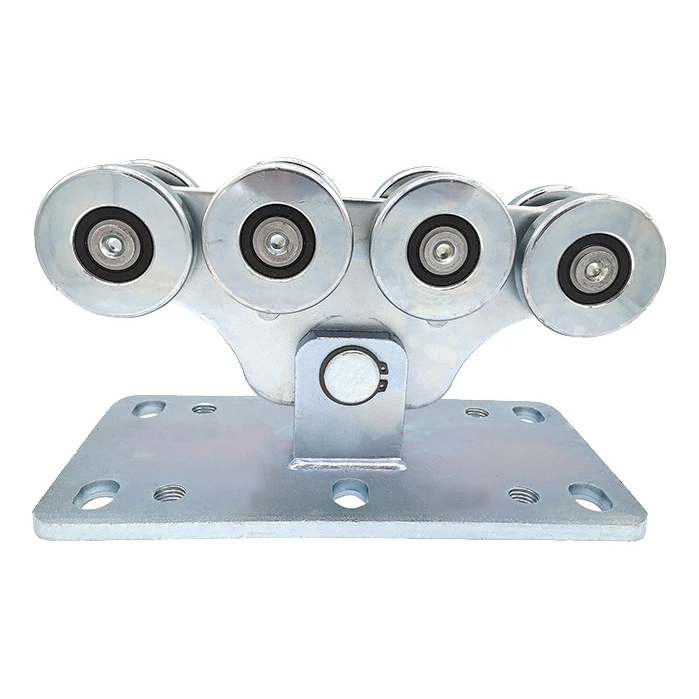

Cărucior de rulare 89x100 mm pentru șina 6V.089 a porții culisante 8 role din oțel

Caracteristici cheie ale produsului

• Tip: cărucior de rulare oscilant
• Număr de role: 8
• Material role: oțel
• Compatibilitate: șina 6V.089

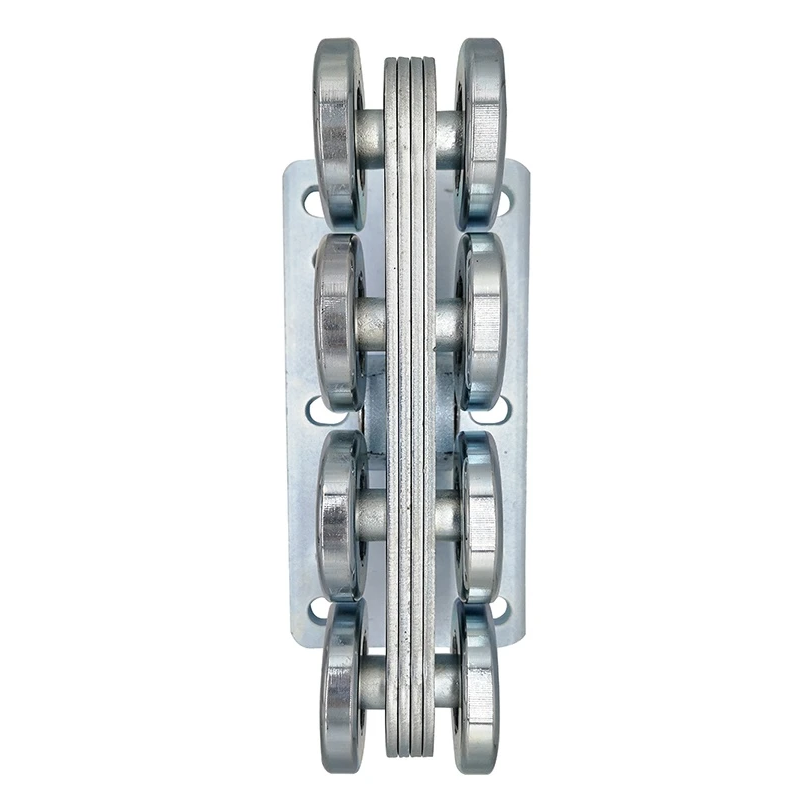

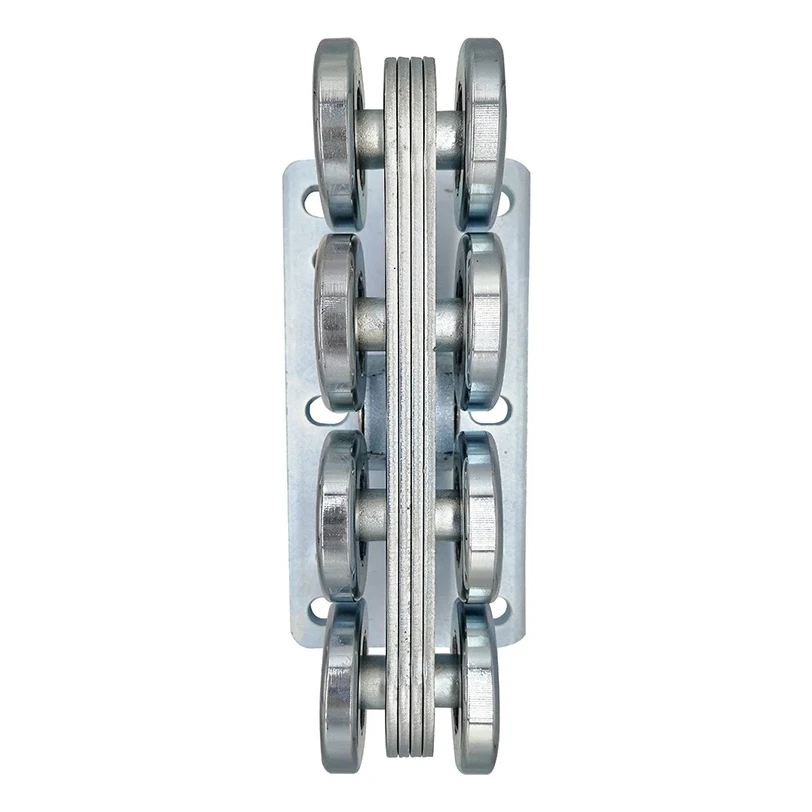

• Construcție: cu plăci multiple (rezistență sporită)
• Placă de montaj cu orificii: 4× M16
• Greutate: 11,3 kg
• Înălțime (H): 169 mm

Durabilitate și fiabilitate pe termen lung

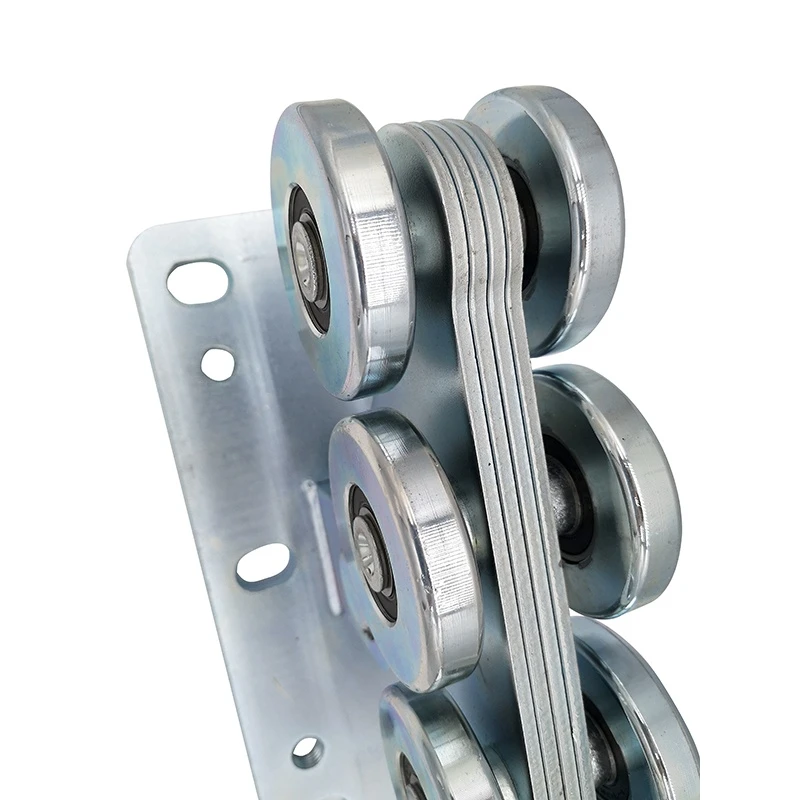

Căruciorul se remarcă prin rezistență ridicată la deteriorări mecanice și la sarcini dinamice. Elementul central cu plăci multiple reduce deformările sub presiune mare, ceea ce asigură o ghidare stabilă chiar și a foilor de poartă grele. Rolele din oțel montate pe rulmenți asigură o funcționare silențioasă și lină, minimizând rezistența la rulare și reducând necesitatea de întreținere. Construcția oscilantă compensează eventualele abateri axiale ale șinei, protejând rolele de uzura neuniformă.

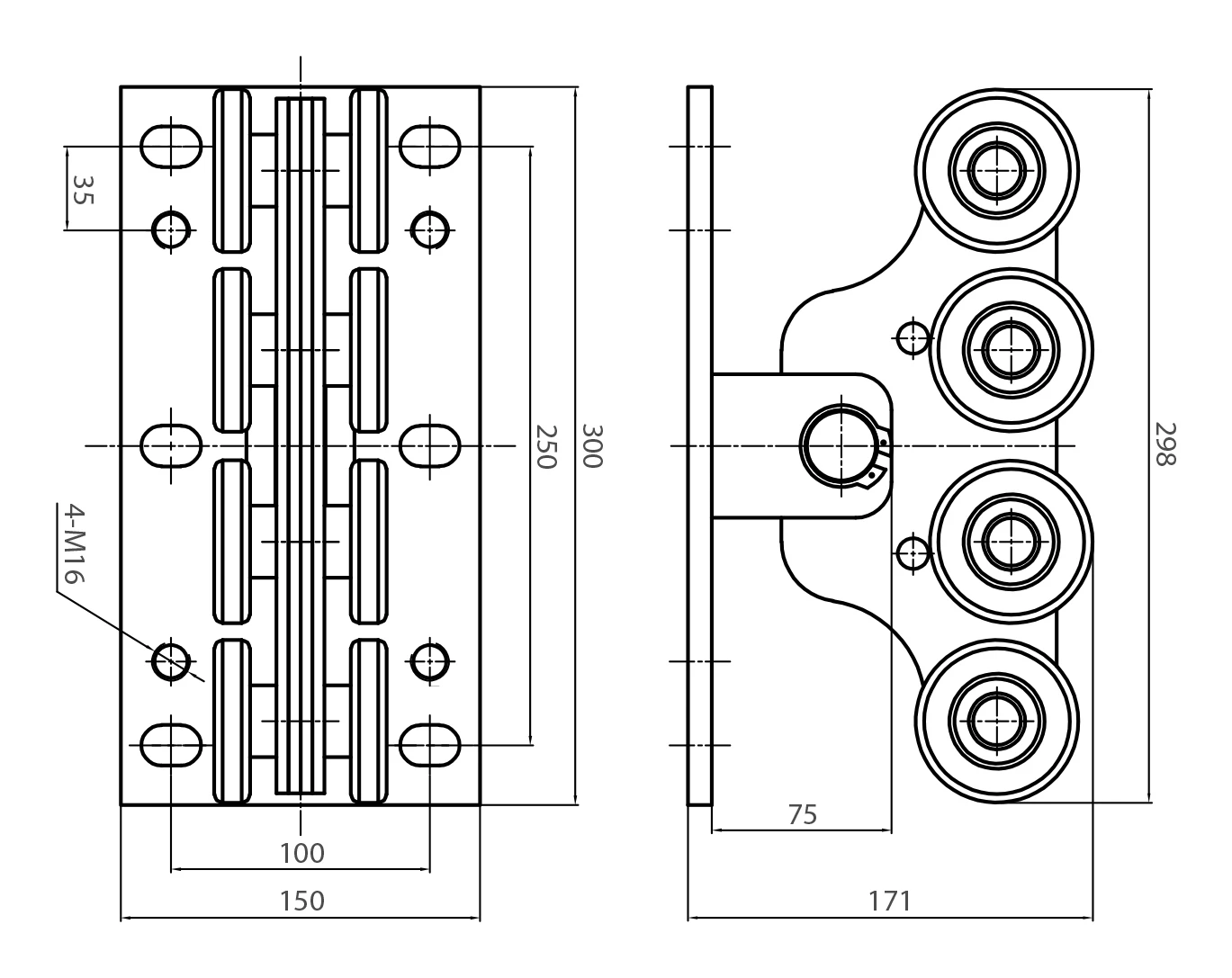

Desenul tehnic prezintă dimensiunile cheie ale căruciorului, care permit planificarea precisă a montajului în carcasa porții:

• Dimensiuni placă de bază: 150 × 300 mm
• Distanța dintre orificiile de montaj: 100 × 250 mm
• Orificii de montaj: 4× M16
• Distanța marginală a orificiilor: 35 mm
• Lățime totală cu role: 171 mm
• Înălțime totală (vedere laterală): 298 mm
• Decalajul axei rolelor față de marginea plăcii de bază: 75 mm

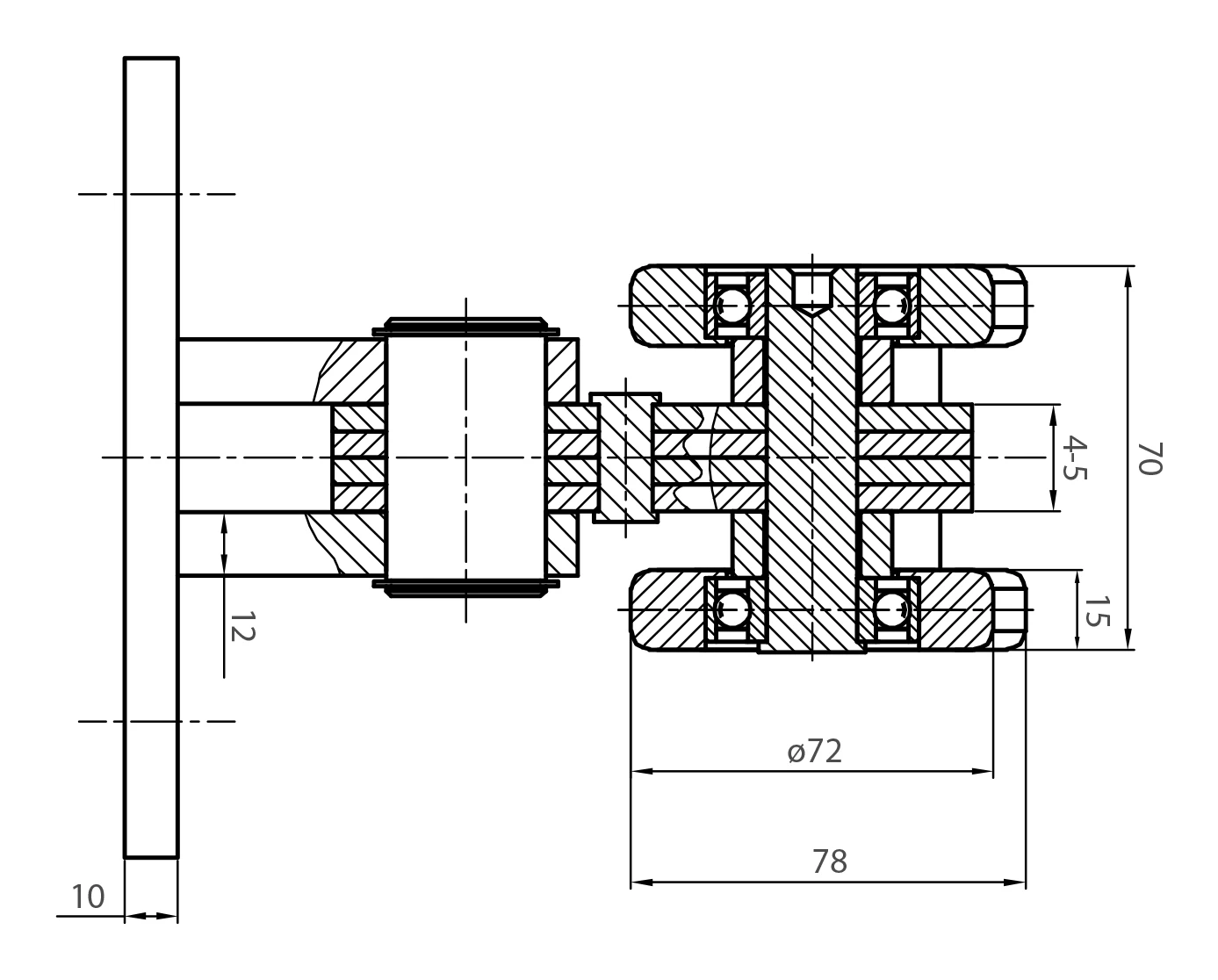

Parametrii rolelor și ai secțiunii transversale

• Diametrul rolei: ø72 mm
• Lățimea rolei: 78 mm
• Înălțimea ansamblului rolei: 70 mm
• Jocul de ghidare al șinei: 4–5 mm
• Grosimea plăcii de bază: 10 mm
• Diametrul rulmentului: 12 mm
• Joc inferior: 15 mm
• Volum: 5243,44 cm³
• EAN: 5903313200240

Căruciorul reprezintă un subansamblu gata de montaj, care după fixarea pe cadrul porții cu ajutorul celor patru șuruburi M16 este imediat pregătit pentru utilizare. Datorită construcției solide din oțel și rulmenților executați cu precizie, produsul asigură o exploatare îndelungată și fără defecțiuni chiar și în cazul porților industriale utilizate intensiv.
