Cârlig pentru leagăn cu filet metric zincat M6×120 mm

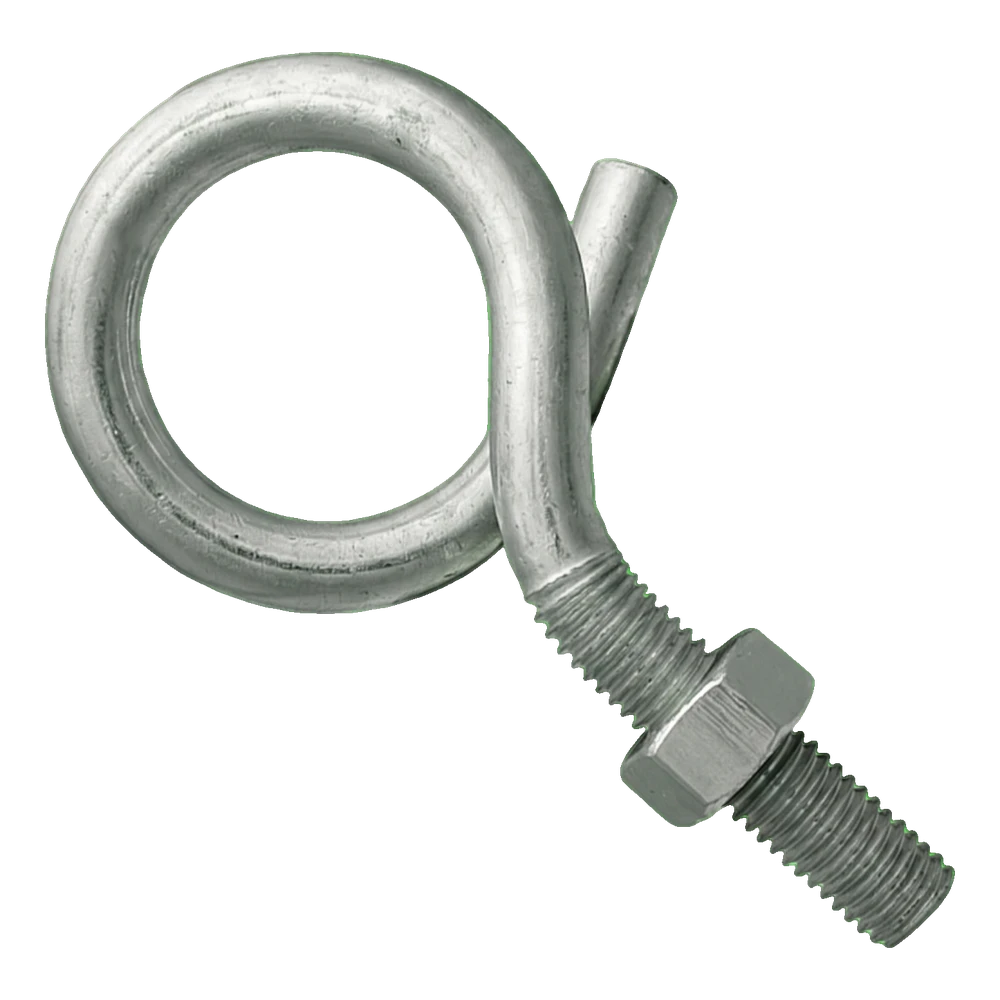

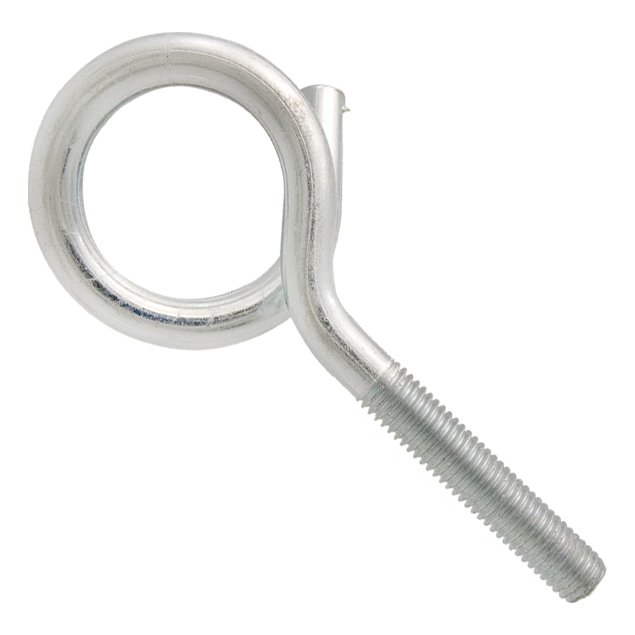

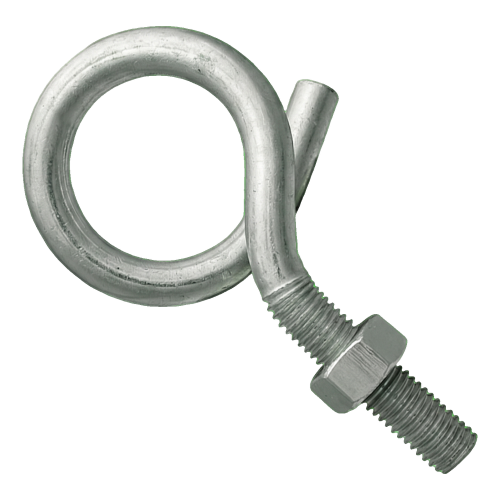

Tijă filetată terminată cu un inel închis, cu capătul prelungit în afară – pentru înșurubare într-un filet metric, de exemplu la suspendarea leagănelor și frânghiilor; oțel clasa 5.8, zincat galvanic

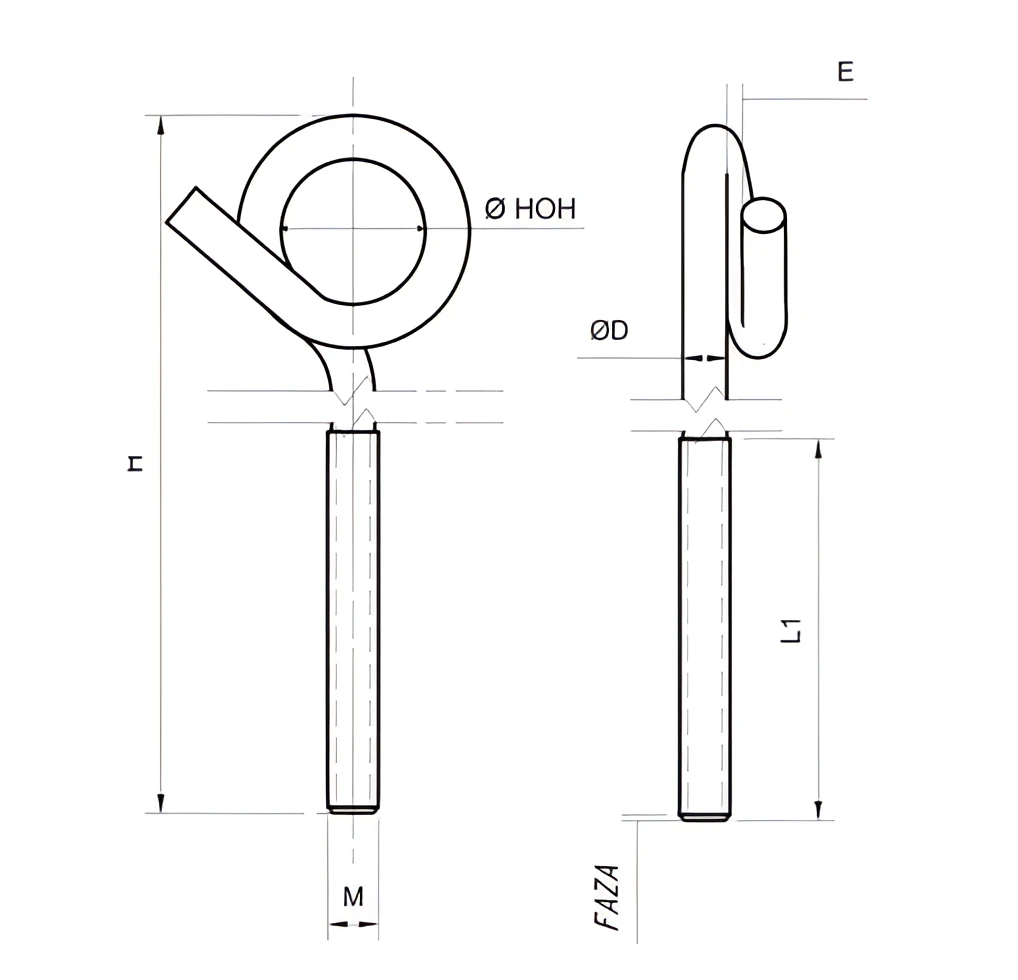

Deschide desenul cotat la dimensiune completă

Despre produs

Cârligul pentru leagăn cu filet metric se utilizează pentru suspendarea leagănelor, hamacelor și frânghiilor. Are forma unei tije filetate terminate cu un inel închis, cu capătul prelungit în afară. Se înșurubează într-un element cu filet interior, de exemplu bucșa unei ancore, o piuliță sau un orificiu filetat.

Marcajul M6 indică filetul metric al cârligului — filetul elementului conjugat trebuie ales în funcție de acesta. Lungimea totală H este de 120 mm și se măsoară de la capătul filetului până la punctul cel mai îndepărtat al părții îndoite. Lungimea filetului L1 este de 75 mm, iar diametrul exterior al părții îndoite Dz este de 27 mm. Acestea sunt valori nominale conform tabelului producătorului. Înșurubați cârligul la adâncimea cerută de elementul conjugat și asigurați filetul care depășește acest element cu o contrapiuliță. După montaj, orientați capătul în direcția de acțiune a sarcinii; nu aplicați sarcini laterale pe partea îndoită a cârligului.

Material: oțel. Clasa de rezistență: 5.8. Acoperire: zincare electrolitică. Acoperirea cu zinc protejează oțelul împotriva coroziunii în condiții obișnuite; în cazul contactului cu sare, substanțe chimice sau umiditate permanentă, alegeți varianta de execuție în funcție de condițiile de expunere. Producătorul nu specifică capacitatea portantă a cârligului. Sarcina admisibilă depinde de materialul suport și de modul de fixare — aceasta este stabilită prin proiect sau de producătorul ancorei. Nu utilizați cârligul pentru ridicarea sarcinilor sau pentru asigurarea persoanelor.

Dimensiuni

Material și acoperire

Unitate de vânzare

Alegere și montaj

• ✓Alegeți filetul elementului conjugat în funcție de M6 – ancoră, piuliță sau bucșă cu filet interior.
• ✓Înșurubați cârligul la adâncimea cerută de elementul conjugat (filet disponibil: L1 = 75 mm); asigurați filetul care depășește acest element cu o contrapiuliță.
• ✓După montaj, orientați capătul în direcția de acțiune a sarcinii; nu aplicați sarcini laterale pe partea îndoită a cârligului.
