Bridă pentru țevi (cybant) tip C zincată M8 × 49 × 90 mm, pentru țeavă de 1 1/2"

Colier de tip C de formă dreptunghiulară, realizat dintr-o tijă filetată la ambele capete – pentru fixarea țevilor și profilelor; execuție zincată

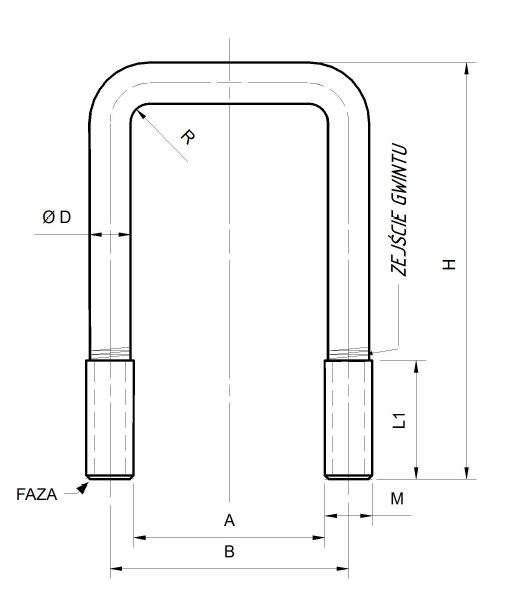

Deschide desenul cotat la dimensiune completă

Despre produs

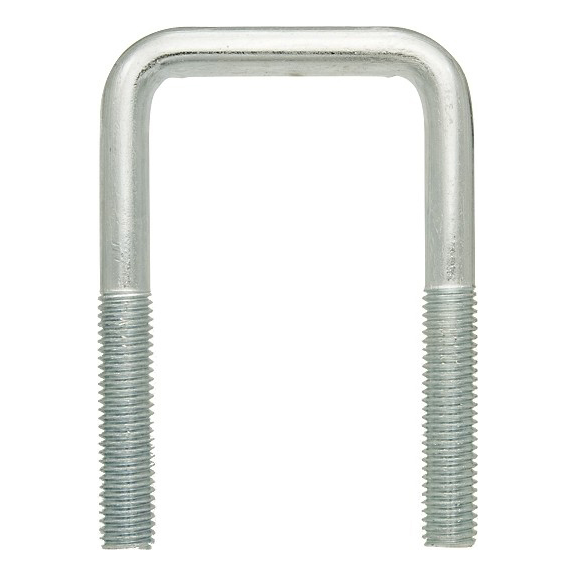

Brida de tip C este un colier de formă dreptunghiulară, realizat dintr-o tijă filetată la ambele capete. Servește la fixarea țevilor și profilelor, precum și a catargelor și barelor rotunde pe grinzi, stâlpi și structuri.

Acest model este destinat unei țevi de dimensiunea 1 1/2", însă, la alegere, verificați diametrul exterior al acesteia. Distanța interioară dintre brațe A este de 49 mm. Înălțimea H este de 90 mm, iar filetul este M8. Acestea sunt valori nominale conform marcajului dimensional al producătorului. La montaj, introduceți brațele prin găurile din suport sau din placa de închidere pentru bridă de aceeași dimensiune. Strângeți piulițele M8 alternativ pe ambele părți, până când brida se așază uniform pe țeavă.

Acoperire: zincare. Aceasta protejează oțelul împotriva coroziunii în condiții obișnuite. În cazul contactului cu sare, substanțe chimice sau umiditate permanentă, alegeți varianta de execuție în funcție de condițiile de expunere. Capacitatea portantă a fixării depinde de suport, de țeavă și de forța de strângere – aceasta se stabilește prin proiect.

Dimensiuni

Material și acoperire

Unitate de vânzare

Alegere și montaj

• ✓Alegeți brida în funcție de diametrul exterior al țevii – distanța interioară dintre brațe este A = 49 mm.
• ✓Introduceți brațele prin găurile din suport sau din placa de închidere pentru bridă de aceeași dimensiune.
• ✓Strângeți piulițele M8 alternativ pe ambele părți, până când brida se așază uniform pe țeavă.
