Ancoră inelară expandabilă Dromet PSRe M6x80/22 zincată
produs indisponibil
adaugă la lista de dorințe
0
Descriere

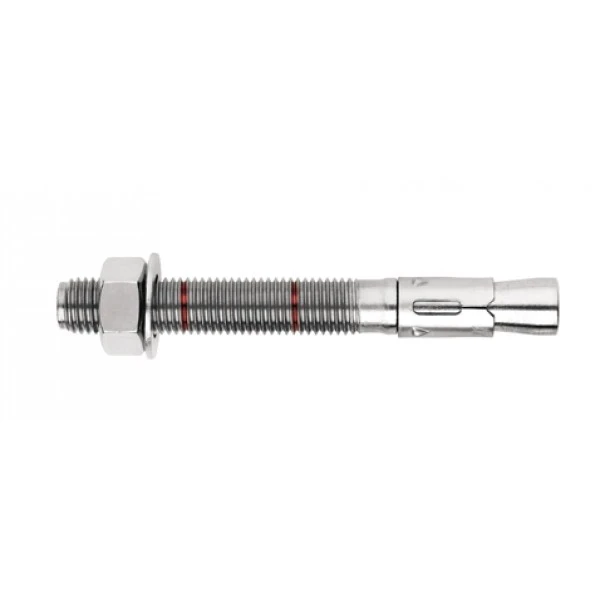

Ancoră inelară de expansiune Dromet PSRe M6x80 mm zincată
Ancora inelară PSRe M6×80 marca Dromet este un element de fixare prin expansiune fiabil, destinat fixării durabile a profilelor, structurilor metalice, grilajelor, balustradelor, mașinilor și altor elemente de echipare a clădirilor în substraturi de beton. Datorită construcției inelare cu piuliță și șaibă, asigură o fixare sigură și repetabilă — aspect deosebit de important la montajul structurilor fotovoltaice, unde stabilitatea ancorării determină siguranța întregii instalații.
Ancora deține Agrementul Tehnic European ETA 05/0242, certificatul CE și agrementul național AT-15-7574/2008, ceea ce confirmă conformitatea acesteia cu normele și permite utilizarea în proiecte care necesită parametri de capacitate portantă documentați.
Substraturi de montaj admise
- Beton nefisurat, min. B20 (C16/20)
- Piatră naturală cu structură compactă
- Cărămidă plină
Parametri tehnici
- Denumire: PSRe 6x80/22
- Filet: M6
- Diametrul găurii de forare (fi): 6 mm
- Lungime totală (L): 80 mm
- Grosimea elementului fixat (E): 22 mm
- Adâncimea de ancorare (F): 55 mm
- Adâncimea găurii (D): 100 mm
- Material: oțel structural, zincare electrolitică
- Construcție: inelară cu piuliță și șaibă
- Greutate: 0,016 kg
- EAN: 5907518616813
- Unitate de vânzare: bucată

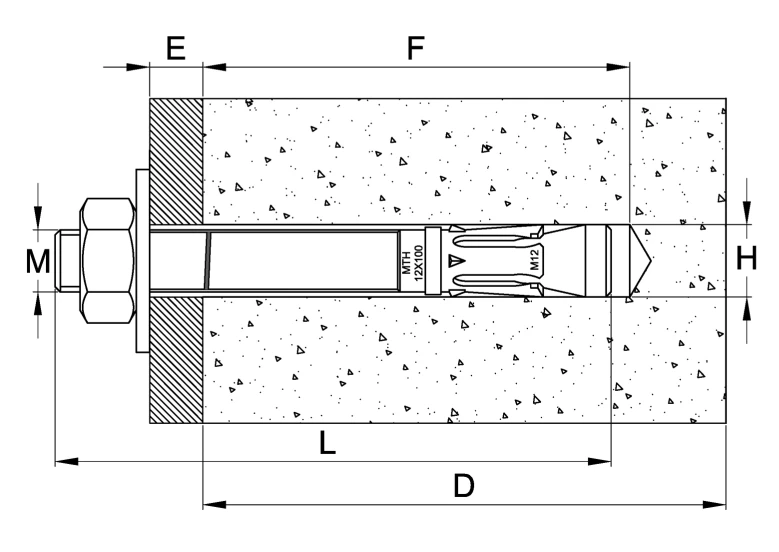

Schema de montaj și notații dimensionale
Desenul în secțiune prezintă ancora montată în substratul de beton cu dimensiunile principale de montaj: M – diametrul filetului, E – grosimea elementului fixat (ieșire), F – adâncimea de ancorare, L – lungimea totală a ancorei, D – adâncimea necesară a găurii, H – diametrul găurii în substrat.
Recomandări de montaj
- Executați gaura de montaj perpendicular pe suprafața substratului
- După forare, gaura trebuie curățată de praf și resturi
- Introduceți ancora prin lovituri ușoare de ciocan
- Strângerea piuliței se realizează cu cheie dinamometrică
- După expansiunea ancorei, șaiba de sub piuliță trebuie să fie puternic presată pe elementul fixat
- Parametrii cuprinși în Agrementul Tehnic AT-15-7574/2008 nu trebuie depășiți
Date tehnice
| Tip filet | M6 |
| Lungime [mm] | 80 |
| Tip filet | M6 |
| Lungime [mm] | 80 |
