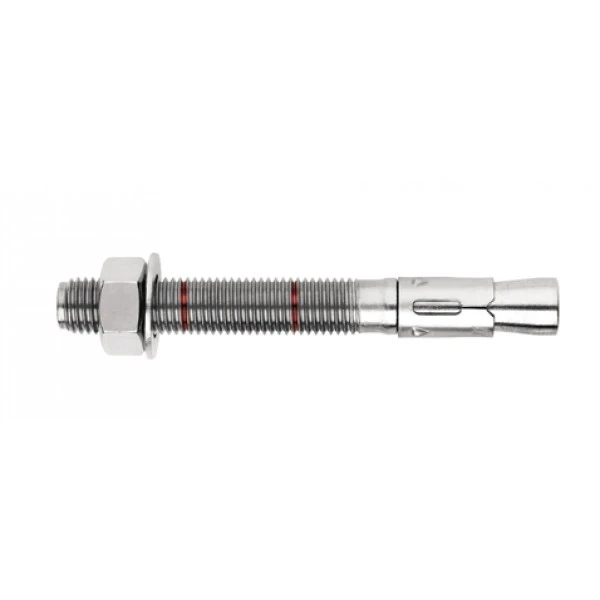

Ancoră inelară expandabilă Dromet PSRe M16x170/48 zincată
Ancora inelară expandabilă PSRe M16x170/48 marca Dromet este un element de fixare mecanic din oțel, destinat fixării durabile a profilelor, structurilor metalice, grătarelor, balustradelor, mașinilor și altor elemente de echipament ale unei clădiri în suporturi din beton. Datorită construcției inelare cu piuliță și șaibă, asigură o transmitere fiabilă a sarcinilor în beton nefisurat de la clasa min. B20 (C16/20), piatră naturală cu structură compactă și cărămidă plină.
Ancora deține Agrementul Tehnic European ETA 05/0242, certificat CE și agrementul național AT-15-7574/2008, ceea ce confirmă conformitatea sa cu cerințele de siguranță și permite utilizarea în îmbinări structurale de răspundere. Protecția anticorozivă sub formă de zinc electrolitic protejează elementul de fixare împotriva coroziunii în condiții interioare și moderat umede.
Dimensiuni și parametri tehnici
- Denumire: PSRe 16x170/48
- Filet: M16
- Diametru de găurire (fi): 16 mm
- Lungime totală (L): 170 mm
- Grosimea elementului fixat (E): 48 mm
- Adâncimea de ancorare (F): 110 mm
- Adâncimea găurii (D): 168 mm
- Material: oțel de construcție, zinc electrolitic
- Construcție: inelară cu piuliță și șaibă
- Greutate: 0,28 kg
- EAN: 5907518663800
- Unitate de vânzare: bucată

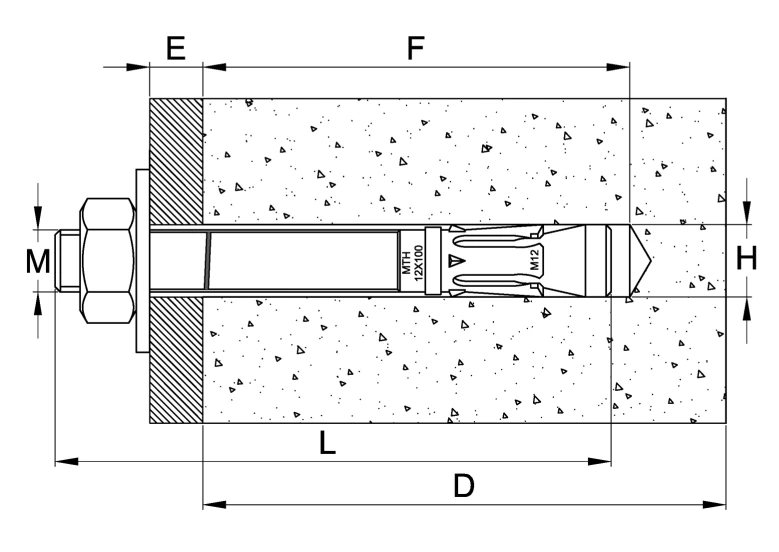

Schema de montaj prezintă secțiunea ancorei fixate în suportul din beton. Marcajele din desen corespund dimensiunilor cheie de montaj: M – diametrul filetului, L – lungimea totală a ancorei, F – adâncimea de fixare în suport, E – grosimea elementului fixat (segmentul ieșit în afară), D – adâncimea găurii forate, H – diametrul găurii de montaj.
Recomandări de montaj
- Executați gaura de montaj perpendicular pe suprafața suportului și curățați-o bine de praf
- Introduceți elementul de fixare în gaură prin lovituri ușoare de ciocan
- Efectuați montajul folosind cheia dinamometrică — aceasta garantează momentul de strângere corect
- După expandarea ancorei, șaiba de sub piuliță trebuie să fie apăsată puternic pe elementul fixat
- Parametrii cuprinși în Agrementul Tehnic AT-15-7574/2008 nu pot fi depășiți
Utilizare în instalațiile fotovoltaice: Ancora inelară PSRe M16 se dovedește excelentă la fixarea structurilor suport pentru panourile PV pe fundații din beton, socluri și tălpi. Filetul M16 asigură o capacitate portantă ridicată a îmbinării, necesară în cazul sarcinilor din vânt care acționează asupra instalațiilor la sol și pe acoperișuri plate.
Date tehnice
| Tip filet | M16 |
| Lungime [mm] | 170 |
| Tip filet | M16 |
| Lungime [mm] | 170 |
