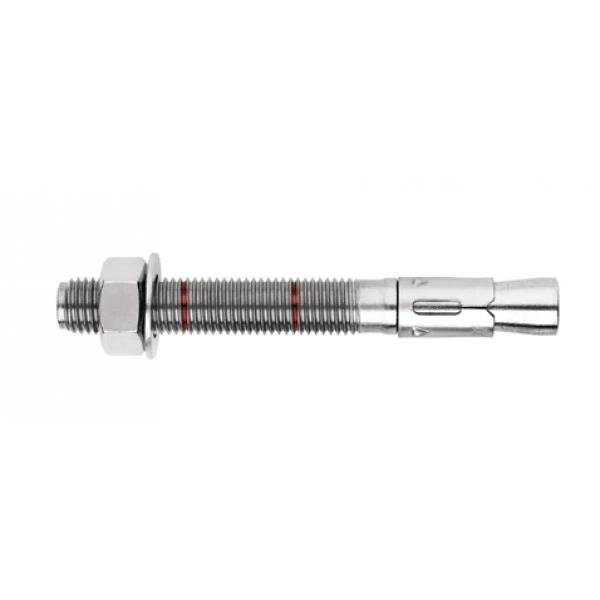

Ancoră cu inel expandabilă Dromet PSRe M8x130/60 zincată
Lăsați o recenzie despre produs
Ancoră inelară expandabilă PSRe M8x130/60 marca Dromet, oțel de construcție, zincare electrolitică. Filet M8, lungime 130 mm, adâncime de ancorare 65 mm, greutate 0,046 kg. Pentru beton nefisurat min. B20, piatră naturală și cărămidă plină. ETA 05/0242, CE, AT-15-7574/2008.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Cod produs: 002-014
Caracteristicile produsului
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Tip filet M8
- Lungime [mm] 130
Descriere
Dromet ancoră inelară cu expandare PSRe M8x130/60 din oțel zincat
Ancora inelară PSRe 8x130/60 de la marca Dromet este o soluție verificată pentru fixarea durabilă a profilelor de montaj, structurilor metalice, grătarelor, balustradelor, mașinilor și altor elemente de echipare a clădirilor. A fost proiectată pentru suporturi din beton nefisurat min. B20, piatră naturală cu structură compactă și cărămidă plină — suporturi tipice întâlnite pe șantierele fotovoltaice, industriale și de infrastructură.
Construcția inelară cu piuliță și șaibă asigură o expandare sigură în orificiul de montaj și o capacitate portantă ridicată. Ancora este realizată din oțel de construcție cu protecție anticorozivă sub formă de zincare electrolitică, ceea ce garantează rezistența la coroziune în condiții interioare și moderat umede.
Certificate și aprobări
Ancora deține Agrementul Tehnic European ETA 05/0242 și certificatul CE, fiind de asemenea acoperită de aprobarea națională AT-15-7574/2008. Datorită acestui fapt, poate fi utilizată în fixări structurale de responsabilitate, unde este necesară o capacitate portantă documentată și conformitatea cu normele.
Parametri tehnici
- Denumire: PSRe 8x130/60
- Filet: M8
- Diametrul de găurire (fi): 8 mm
- Lungime totală (L): 130 mm
- Grosimea elementului fixat (E): 60 mm
- Adâncimea de ancorare (F): 65 mm
- Adâncimea orificiului (D): 100 mm
- Material: oțel de construcție, zincare electrolitică
- Construcție: inelară cu piuliță și șaibă
- Greutate: 0,046 kg
- EAN: 5907518696792
- Unitate de vânzare: bucată

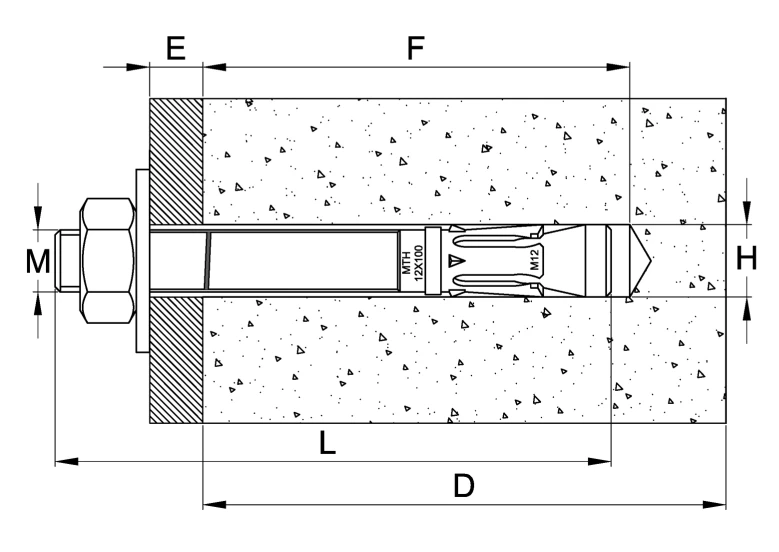

Schema de montaj și marcaje dimensionale
Desenul de secțiune ilustrează poziționarea corectă a ancorei în suportul de beton. Dimensiunile de montaj esențiale marcate pe schemă:
- M — diametrul filetului ancorei
- E — grosimea elementului fixat (distanța de la suprafața suportului până la piuliță)
- F — adâncimea de ancorare în suport
- L — lungimea totală a ancorei
- D — adâncimea minimă a orificiului găurit
- H — diametrul orificiului găurit
Recomandări de montaj
- Orificiul de montaj trebuie realizat perpendicular pe planul suportului și curățat temeinic de praf
- Ancora se introduce în orificiu prin lovituri ușoare de ciocan
- Strângerea se realizează cu ajutorul cheii dinamometrice — nu depășiți momentul de torsiune indicat în aprobare
- După expandarea ancorei, șaiba de sub piuliță trebuie să fie puternic presată pe elementul fixat
- Parametrii de montaj și de capacitate portantă conform Agrementului Tehnic AT-15-7574/2008 — nu trebuie depășiți
Utilizare în instalațiile fotovoltaice
Ancora PSRe M8 este utilizată frecvent de echipele de instalare pentru ancorarea structurilor de susținere PV în planșee, pereți și fundații din beton. Datorită certificării ETA și CE, reprezintă o fixare fiabilă, care îndeplinește cerințele de proiect și facilitează recepțiile tehnice ale instalației.
